Воздухоотводчики, воздухозборники Самые Низкие Цены! Лучшее Качество!
Воздухоотводчики, воздухозборники наша компания «СварМет24» изготавливает на заказ и есть в наличии. Воздухосборники могут быть разных видов, разного высоты, разного диаметра. Вы будете работать на прямую с производителем исходя из этого у нас самые низкие цены!!!
Воздухосборник А1И серии 5.903-20 — предназначен для собора и удаления воздуха из системы отопления и теплоснабжения. Еще используются для сглаживания перепадов давления.
Воздухосборник А1И представляет собой отрезок круглой трубы в виде цилиндра с двумя приварными днищами и двумя проходными патрубками и одним резьбовым выходом под выброс воздуха.
По месту размещения в системе отопления воздухосборники делятся на вертикальные и горизонтальные:
— вертикальный воздухоотводчики, воздухозборники устанавливают в самой высшей точки системы на вертикальном участке трубопровода. Все три патрубка у него располагаются в нижнем днище.
— горизонтальный воздухоотводчики, воздухозборники устанавливают в самой высшей точку отопительной системе на горизонтальном участке трубопровода. Входной патрубок теплоносителя у него располагается в нижней части одного днища, а выходной патрубок и патрубок для подключения автоматического крана воздухосброса — во втором днище.
Воздухосборник А1И серии 5.903-20 — предназначен для собора и удаления воздуха из системы отопления и теплоснабжения. Еще используются для сглаживания перепадов давления.
Воздухосборник А1И представляет собой отрезок круглой трубы в виде цилиндра с двумя приварными днищами и двумя проходными патрубками и одним резьбовым выходом под выброс воздуха.
По месту размещения в системе отопления воздухосборники делятся на вертикальные и горизонтальные:
— вертикальные воздухоотводчики, воздухозборники устанавливают в самой высшей точки системы на вертикальном участке трубопровода. Все три патрубка у него располагаются в нижнем днище.
— горизонтальные воздухоотводчики, воздухозборники устанавливают в самой высшей точку отопительной системе на горизонтальном участке трубопровода. Входной патрубок теплоносителя у него располагается в нижней части одного днища, а выходной патрубок и патрубок для подключения автоматического крана воздухосброса — во втором днище.
Классификация воздухосборников А1И серии 5.903-20
Они делятся на два вида:
— горизонтальные;
— вертикальные.
Горизонтальные бывают:

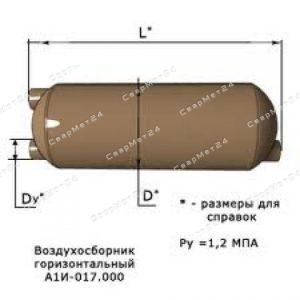

— с эллиптическим днищем А1И 017.000

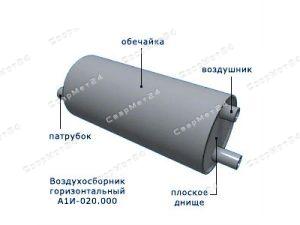

— с плоским днищем А1И 019.000; А1И 020.000.
Вертикальные бывают:

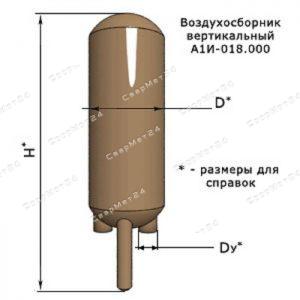

— с эллиптическим днищем А1И 018.000
— с плоским днищем А1И 021.000; А1И 022.000.
Воздухосборники с плоскими днищами рассчитаны на рабочее давления, в системе от 0.6 МПа (6кгс/) до 1,2 МПа (12кгс/), а с эллиптическими днищами — на рабочее давления, в системе до 1,2 МПа (12кгс/).
Процесс работы воздухосборника следующий: при нагреве воды, растворенные в ней частицы воздуха или иного газа расширяются и образуют пузырьки. При движении теплоносителя по системе отопления вместе с ним движется воздух, который под действием силы Архимеда поднимается в верхнюю часть потока. Воздух движется до тех пор, пока не найдет верхнюю точку системы, где образуют воздушный карман. По, этому в таких точках устанавливают воздухосборники А1И серии 5.903-20, которые собирают и сбрасывают накопившейся воздух через автоматический кран воздухоотводчика.
Если не оборудовать системы отопления воздухосборниками, то это может привести к воздушной пробки и замораживанию системы или к гидравлическому удару.
Наша Компания изготавливает воздухосборники из углеродистой стали также из низколегированной или нержавеющей стали. Входные и выходные патрубки теплоносителя ввариваются под приварку, а штуцера воздухоотвода с муфтовым соединениям.
При необходимости изменения конструкции воздухосборника или его соединения наша Компания изготовит воздухосборник по вашему заказу.
К вашему вниманию предоставлена таблица с техническими параметрами
Воздухоотводчиков, воздухозборников А1И серии 5.903-20 и ихними ценами
ЗАКАЗАТЬ И КУПИТЬ ВОЗДУХОЗБОРНИК
Воздухосборник
| Диаметр | Корпус | Длинна | Патрубки | Масса | Рабочее давления | Пропускная способность | Муфта воздушника | Цена |
Серия 5.903-20 | D, мм | Н, мм | L, мм | Ду, мм | М, кг | Ру, МПа | Q, т/ч | d, “ | рублей |
А1И 017.000 | 159 | 402 | 446 | 15,20,25,32 | 5,9 | 1,2 | 3,3 | 1/2 | 3500 |
А1И 017.000-01 | 219 | 558 | 602 | 25,32,40,50 | 15 | 1,2 | 6,3 | 1/2 | 4800 |
А1И 017.000-02 | 273 | 670 | 714 | 40,50,65 | 22,7 | 1,2 | 10,0 | 1/2 | 6600 |
А1И 017.000-03 | 325 | 788 | 832 | 65,80,100 | 36,7 | 1,2 | 13,8 | 1/2 | 8000 |
А1И 018.000 | 273 | 520 | 640 | 40,50,65 | 18,3 | 1,2 | 10,0 | 1/2 | 7200 |
А1И 018.000-01 | 325 | 638 | 753 | 65,80,100 | 30,4 | 1,2 | 13,8 | 1/2 | 9000 |
А1И 018.000-02 | 426 | 822 | 932 | 100,150 | 55,8 | 1,2 | 24,5 | 1/2 | 13500 |
А1И 019.000 | 159 | 358 | 396 | 15,20,25,32 | 6,6 | 0,6 | 3,3 | 1/2 | 3500 |
А1И 019.000-01 | 219 | 492 | 550 | 25,32,40,50 | 17,2 | 0,6 | 6,3 | 1/2 | 4700 |
А1И 019.000-02 | 273 | 596 | 674 | 40,50,65 | 27,7 | 0,6 | 10,0 | 1/2 | 7300 |
А1И 019.000-03 | 325 | 682 | 810 | 65,80,100 | 49,6 | 0,6 | 13,8 | 1/2 | 9000 |
А1И 020.000 | 159 | 362 | 400 | 15,20,25,32 | 7,3 | 1,2 | 3,3 | 1/2 | 4400 |
А1И 020.000-01 | 219 | 500 | 558 | 25,32,40,50 | 20,6 | 1,2 | 6,3 | 1/2 | 5200 |
А1И 020.000-02 | 273 | 608 | 686 | 40,50,65 | 34,8 | 1,2 | 10,0 | 1/2 | 9100 |
А1И 020.000-03 | 325 | 696 | 824 | 65,80,100 | 56,6 | 1,2 | 13,8 | 1/2 | 11000 |
А1И 021.000 | 273 | 448 | 561 | 40,50,65 | 25,5 | 0,6 | 10,0 | 1/2 | 8300 |
А1И 021.000-01 | 325 | 534 | 642 | 65,80,100 | 43,6 | 0,6 | 13,8 | 1/2 | 11700 |
А1И 021.000-02 | 426 | 708 | 811 | 100,150 | 87,0 | 0,6 | 24,5 | 1/2 | 18600 |
А1И 022.000 | 273 | 460 | 573 | 40,50,65 | 30,7 | 1,2 | 10,0 | 1/2 | 9600 |
А1И 022.000-01 | 325 | 548 | 656 | 65,80,100 | 52,2 | 1,2 | 13,8 | 1/2 | 12300 |
А1И 022.000-02 | 426 | 724 | 827 | 100,150 | 102,2 | 1,2 | 24,5 | 1/2 | 19700 |
